25. LAN Routing

1. LAN Routing

출처 : https://virtualtech.tistory.com/292

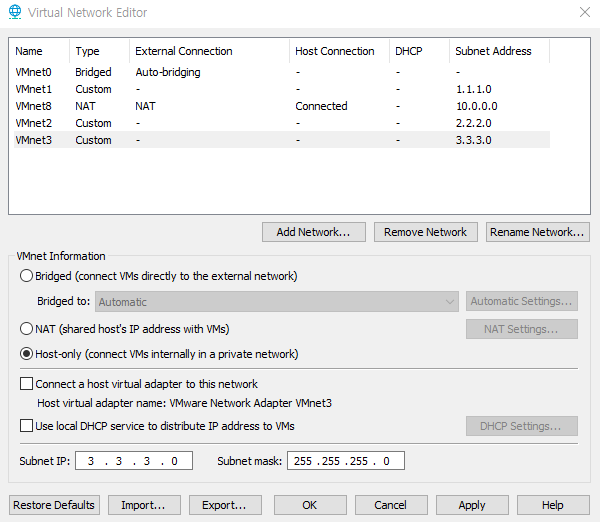

  - 가상머신 네트워크 설정

네트워크 추가

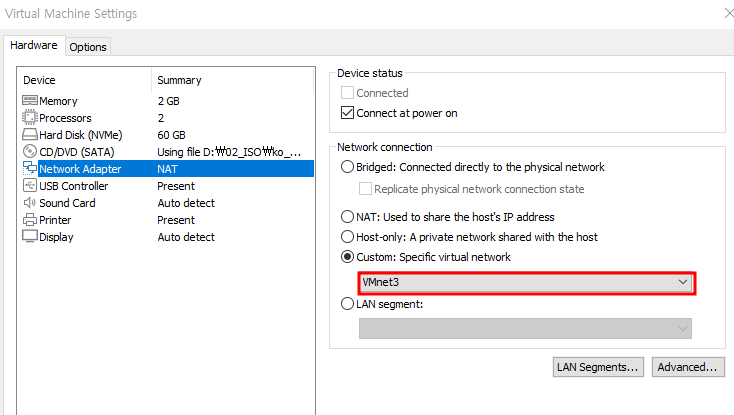

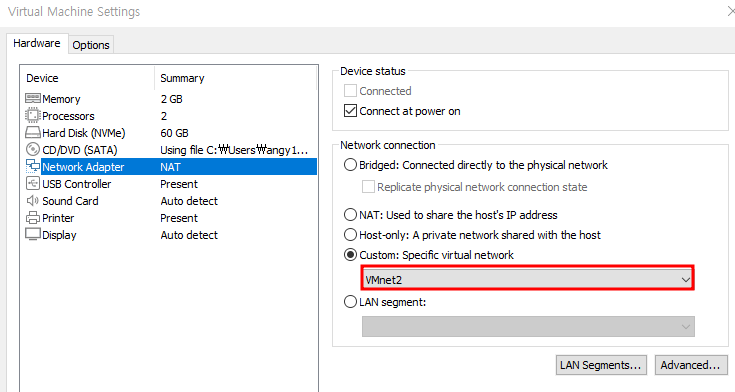

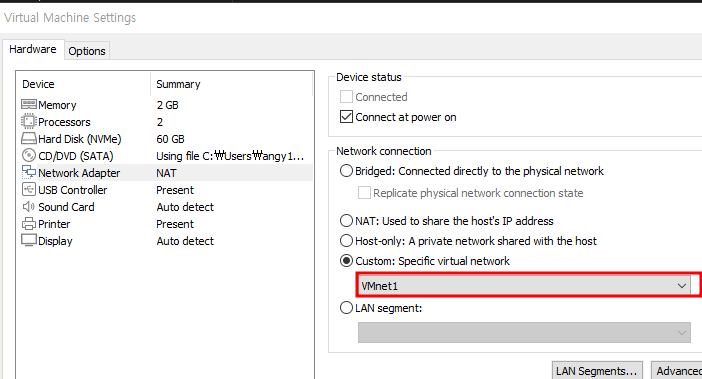

  - 각 PC NAT 워크 변경

AD 카드 변경

MEM1 카드 변경

w10 카드 변경

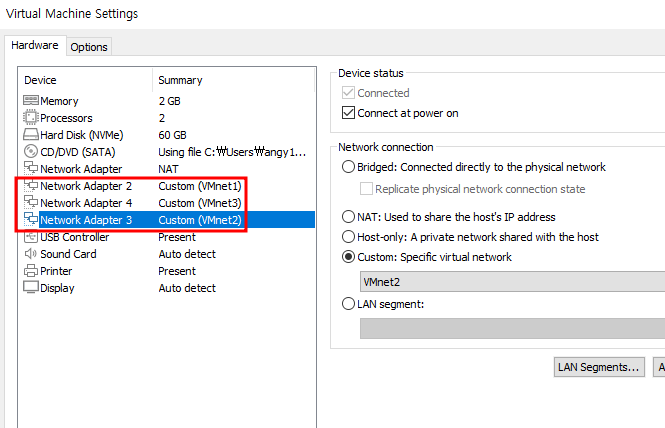

  - MEM2로 네트워크 카드 추가

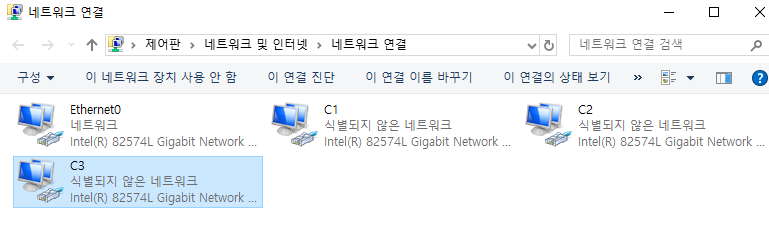

  - 네트워크 카드이름 MAC주소 비교를 통해 이름 변경

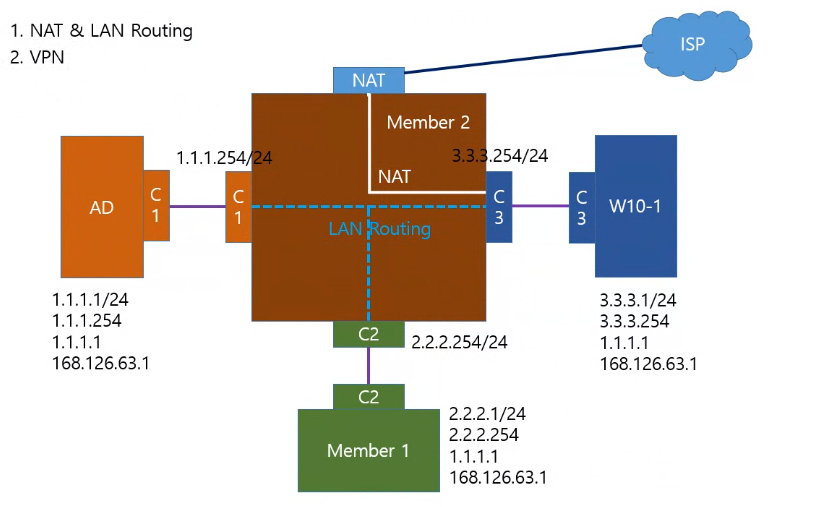

          -> C1 : 1.1.1.0/24

          -> C2 : 2.2.2.0/24

          -> C3 : 3.3.3.0/24

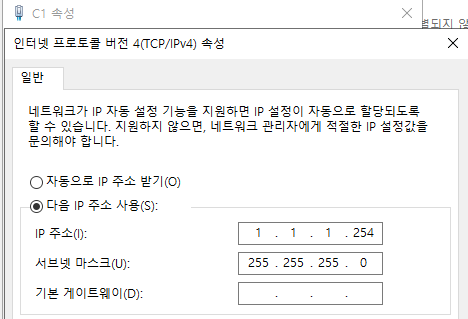

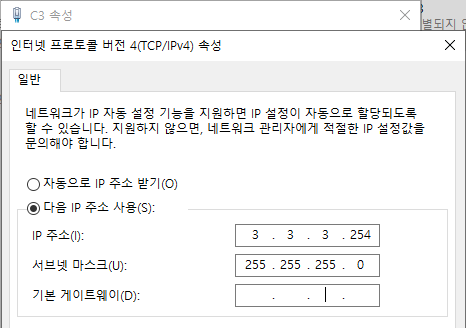

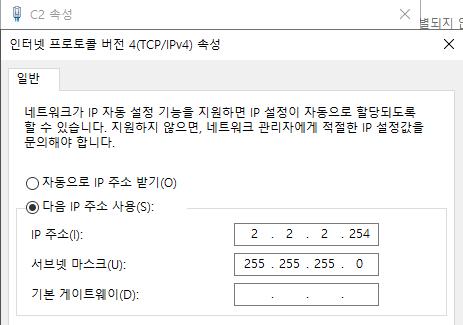

  - MEM2 서버 네트워크 설정 변경

C1 C2 C3 ip QUSRUD

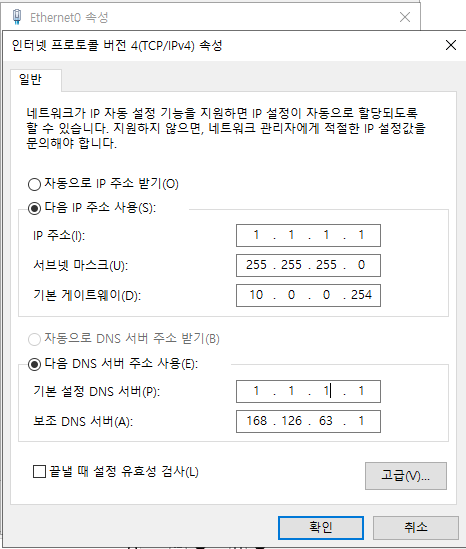

  - AD 서버 네트워크 설정 변경

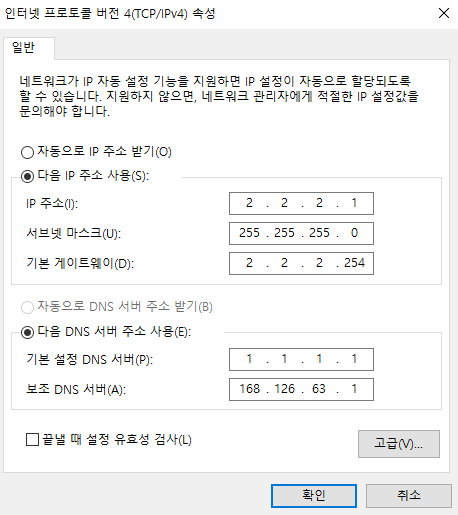

  - MEM1 네트워크 설정 변경

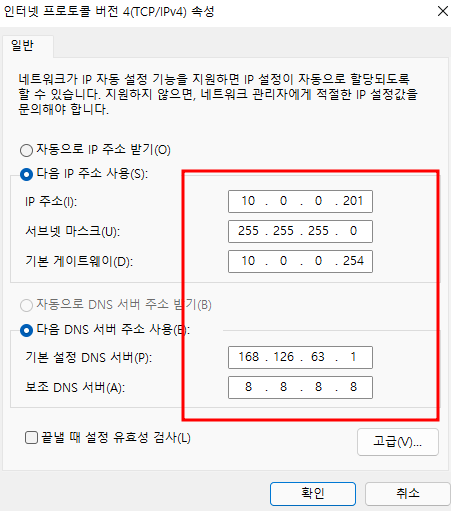

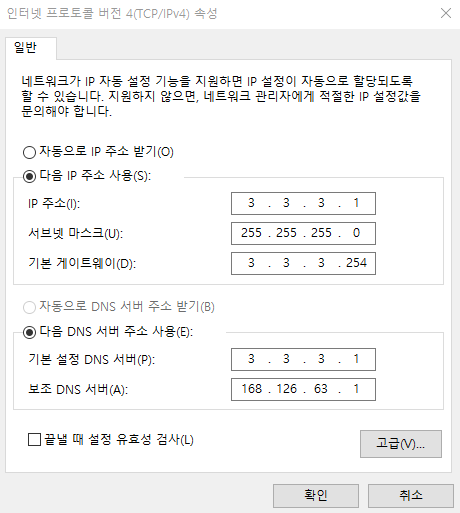

  - W10 네트워크 설정 변경





  - AD서버 도메인 컨트롤러 생성 및 사용자 생성

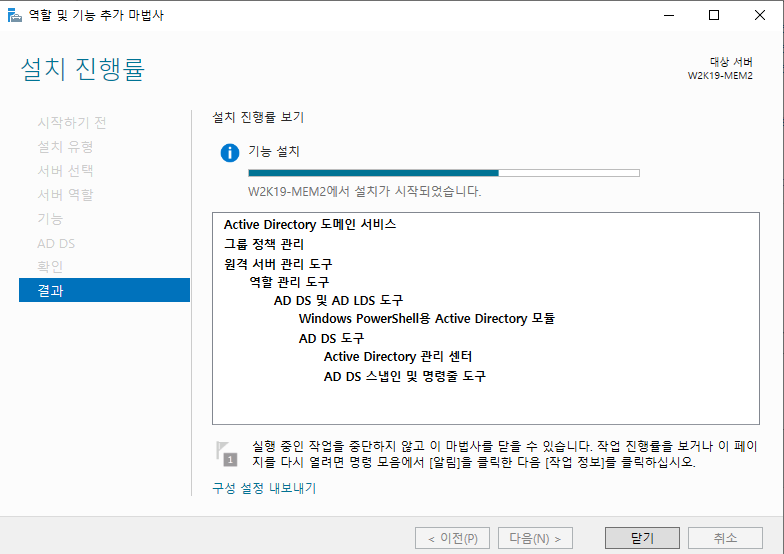

AD 도메인 서비스 설치

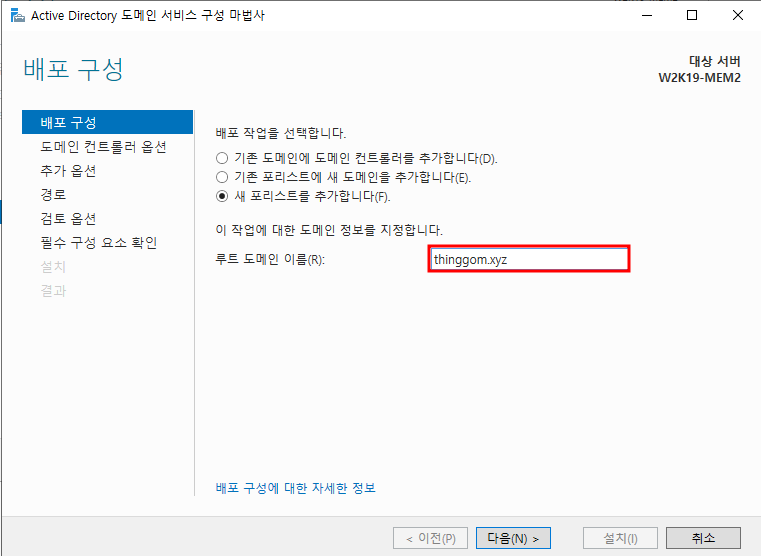

도메인 컨트롤러 생성

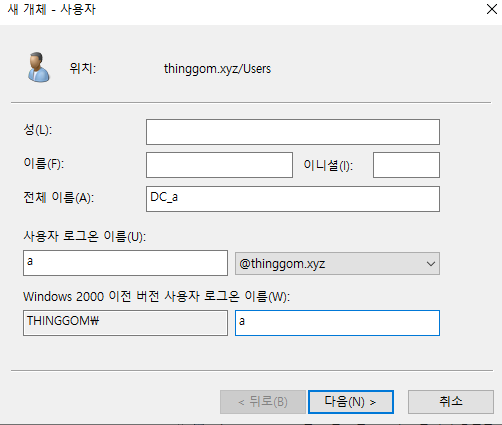

사용자 생성







1.1. MEM2 서버 설정

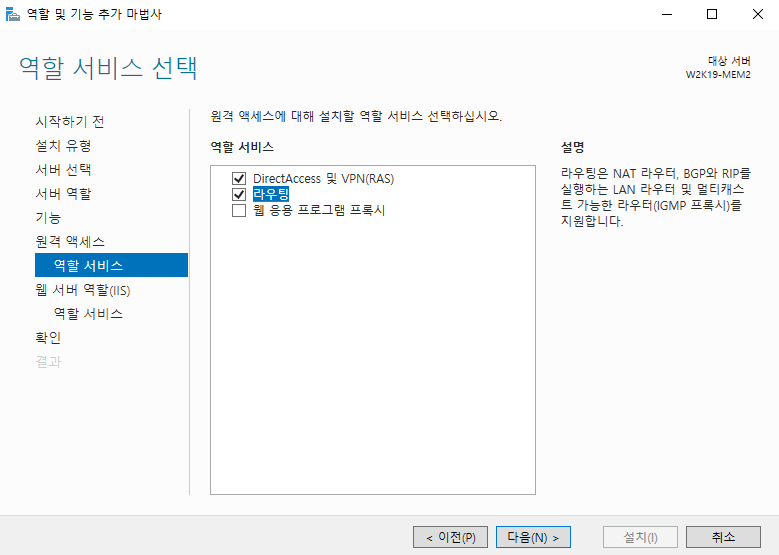

  - 원격 엑세스 설치 & 라우팅 및 vpn 설치

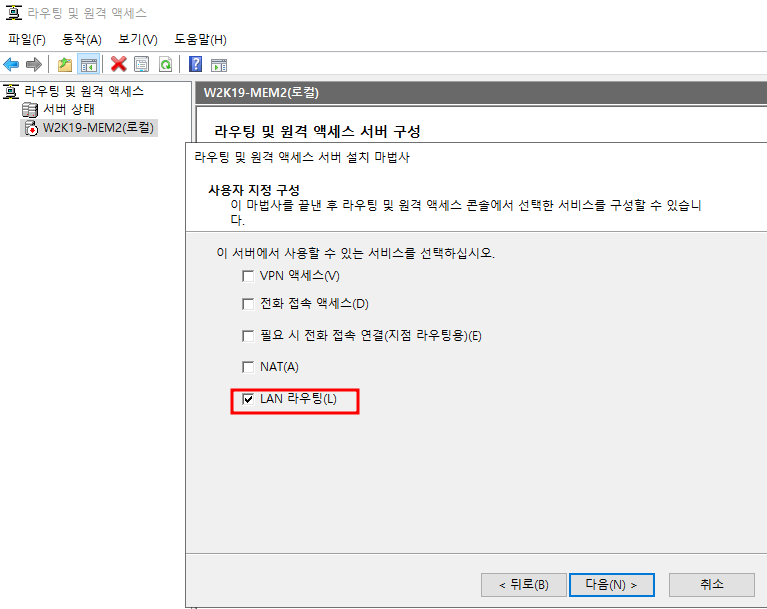

  - 사용자 지정 -> LAN 라우팅 설치

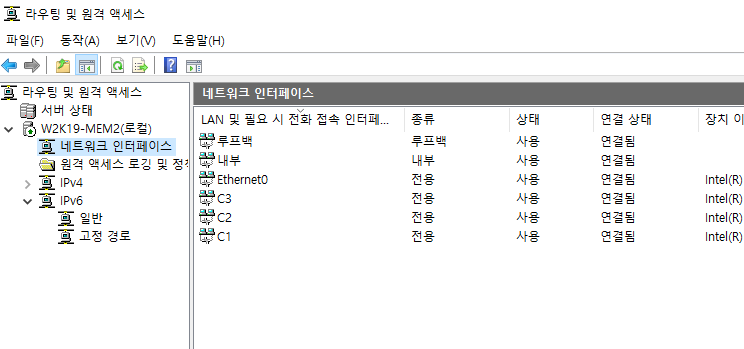

이미 네트워크 카드가 속해 있다

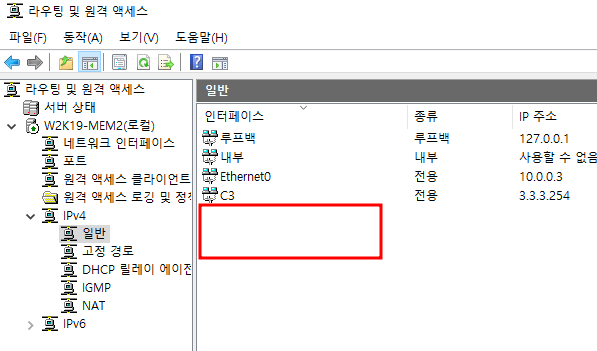

  - 일반 부분에 있는 C1 C2 삭제

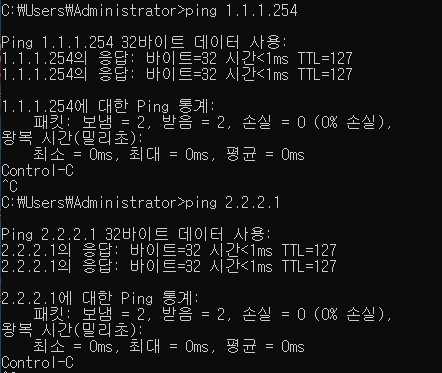

   - W10에서 ping 테스트하면 랜라우팅으로 내부 통신 가능

ping 가능

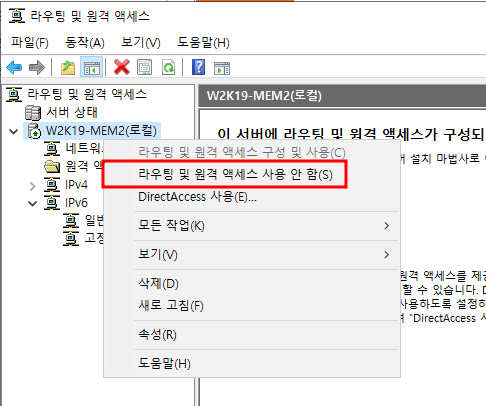

  - 사용안함 선택

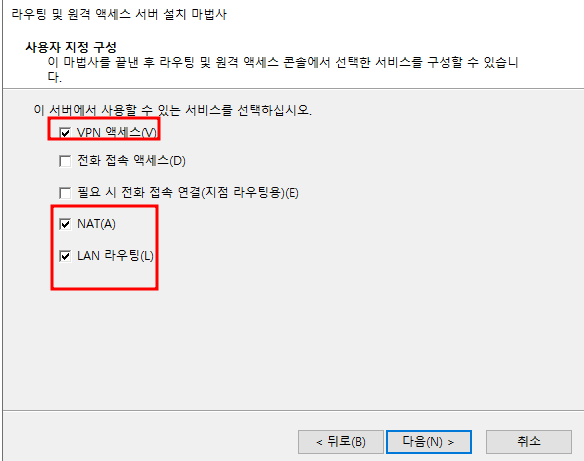

  - 사용자 지정 -> vpn, nat, lan 라우팅 설치

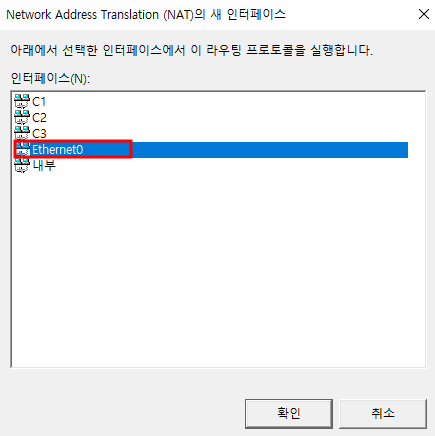

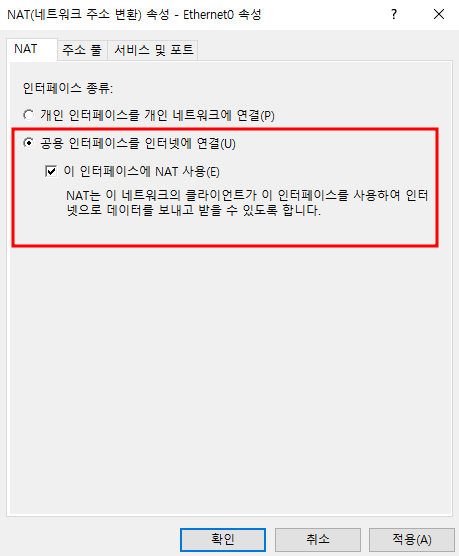

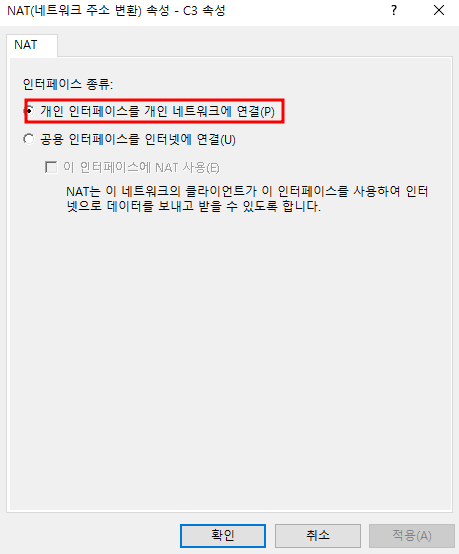

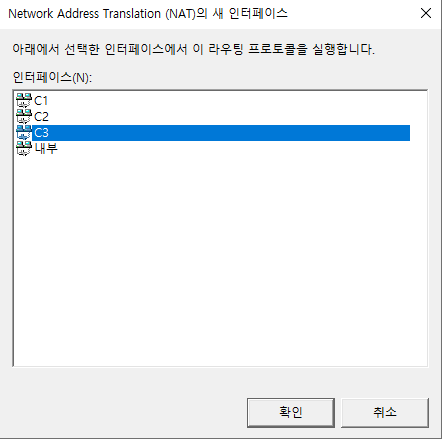

  - NAT 새로운 인터페이스, 이더넷 0 공통인터페이스로 인터넷 연결



  - NAT 새로운 인터페이스, 이더넷 0 공통인터페이스로 인터넷 연결

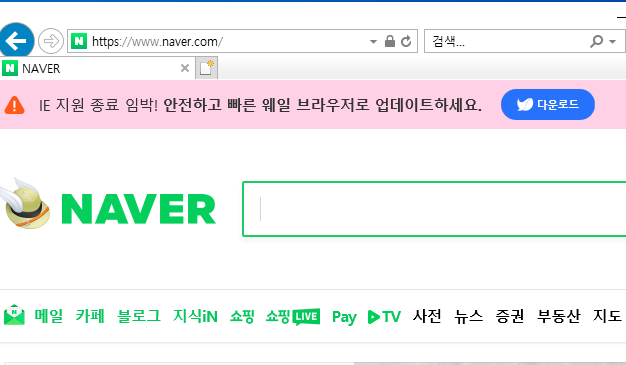

  - 위 과정 진행 후 C3로 연결되는 w10 인터넷 접속 테스트

성공적으로 테스트 가능











1.3. MEM1 서버 설정 ( VPN 설정을 통한 공유폴더 )

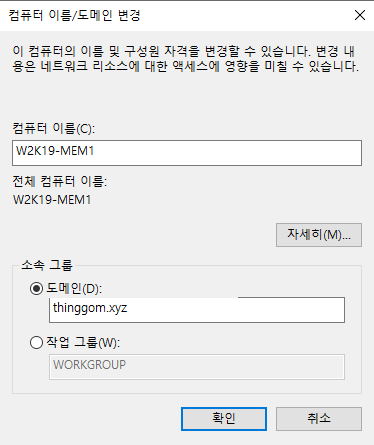

  - 멤버 서버 가입

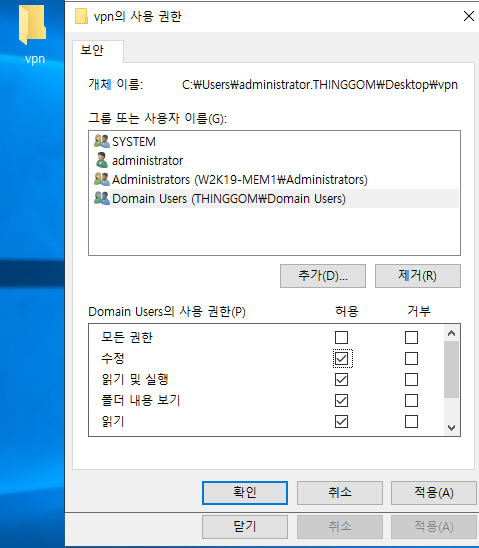

  - VPN이름을 가지는 공유 폴더 생성 및 사용 권한 유저 추가





  - MEM2에서 설정

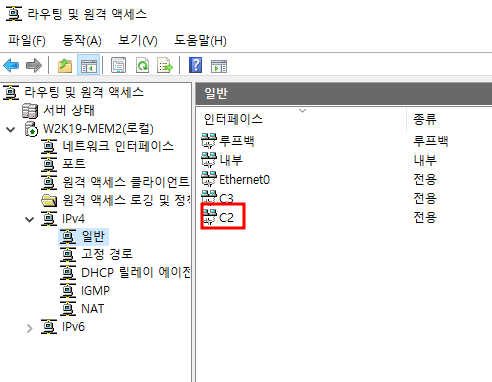

ipv4 -> C2 인터페이스 추가

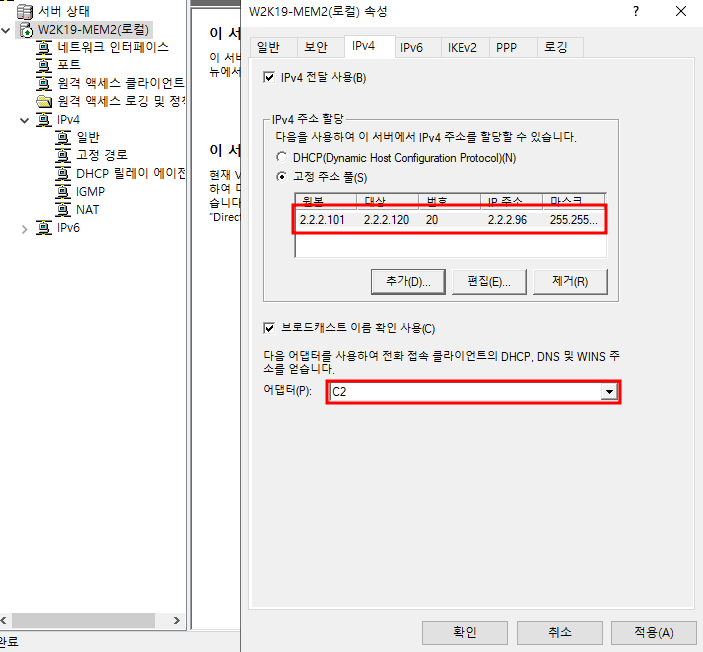

로컬 속성 -> ipv4 -> 주소할당 및 어댑터 지정

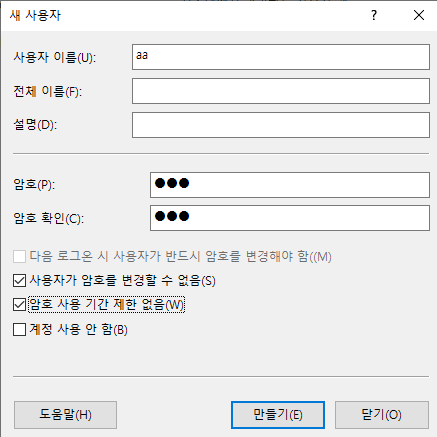

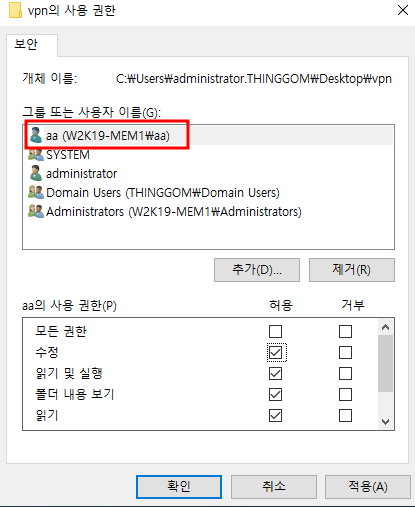

  - mem2 와 mem1 모두 사용자 aa 생성 및 네트워크 엑세스 권한 부여





  - W11을 통해 VPN 접속 테스트

네트워크 설정

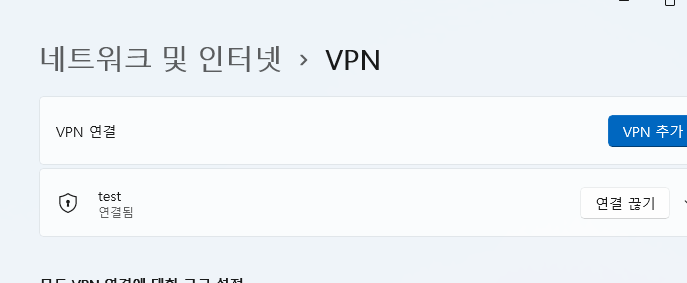

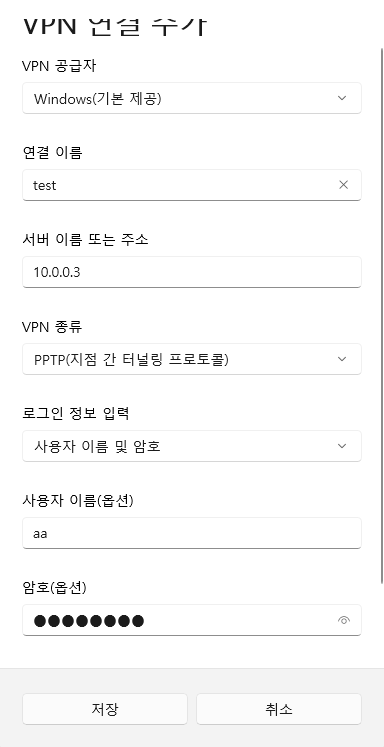

vpn 연결



  - W11을 통해 공유폴더 사용

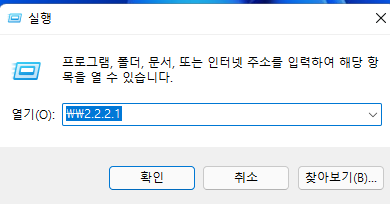

공유폴더 위치 서버의 주소 입력

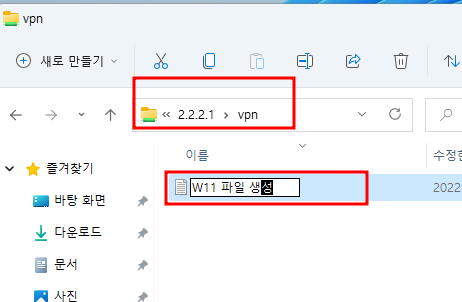

생성한 vpn 폴더로 진입이 가능하며, 파일 생성 가능
