9. Routing : RIP

1. Routing

  - 패킷에 대한 목적지 IP 주조와 일치하는 경로를 라우팅테이블에서 검색하여 패킷을 인터페이스로 출력

  - 경로정보 검색, 최적 경로 선출, 선출된 경로 관리

  - 정적 라우팅 : 관리자가 직접 설정하여 경로를 생성, 소규모 네트워크 환경, default static routing

  - 동적 라우팅 : 라우팅 프로토콜에 의하여 자동으로 설정되고 관리, RIB, EIGRT, OSPF

     (1) IGP : 동일 조직 즉 동일 AS내에서 사용, RIB, EIGRT(시스코 전용), OSPF

     (2) EGP : 다른 AS간에 사용







2. RIP

  - Distance vector AL 사용 : 속도만 신경씀

  - Routing Protocol

  - Classful Routing Protocol, RFC1058, UDP520

  - 자신이 가진 네트워크를 전송하여 상대가 알도록 함.



2.1. 실습1

  - 라우터 설정

라우터 설정

-  RIP 설정

rip 설정, 자동으로 rip 버전 1로 설정된다



네트워크 ID를 설정



해당 경로로는 보내지 않는다

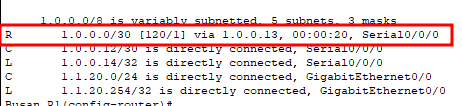

ip route를 확인하여보면 위 사진과 같이 등록되어 있다. 하지만 같은 것을 설정한 네트워크는 중복으로 등록되지 않는다.

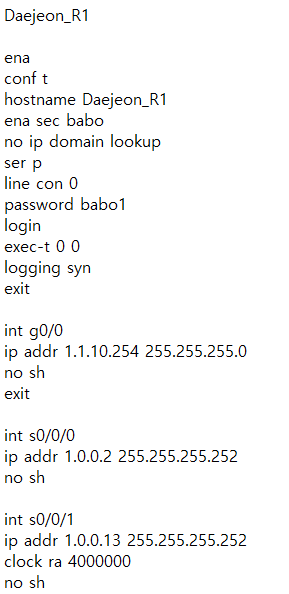

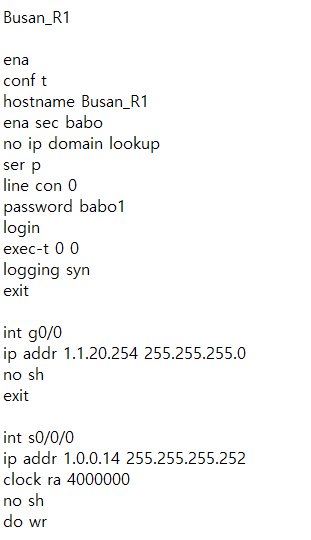

두번째 세번째 라우터 설정



  - show run으로 확인하여 보면 입력한 모든 것을 인식하지 못한다.

    (버전 1의 한계)

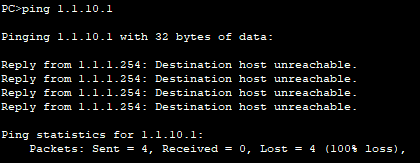

  - 중간 클라이언트로 핑을 치게 되면 도달하지 못한다

  - 해결을 위해 3개의 라우터의 rip를 버전 2로 올린다.  [120/1]RIP는 120번으로 표현, 라우터 1개만 거침

version2 로 설정

확인하여보면 정상적으로 라우팅 테이블이 올라오는 것을 볼 수 있다.



  - 핑을 시도 시 정상적으로 진행

  - 스위치 원격을 위해 스위치에 관리용 IP할당

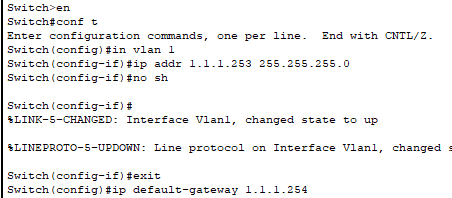

첫번째 스위치 관리용 ip 할당 및 기본 게이트웨이 ip 할당

  - telnet 접속 설정

telnet 접속을 위해 password 접속

pc에서 접속이 가능하다

2.1.1. ssh 접속 설정

  - 로컬 사용자 생성 및 도메인 등록

privilege 15 부여

  - 암호키 생성 및 ssh 설정

rsa 암호키 생성

ssh 버전 설정

telnet에서 ssh로 접속하도록 설정

  -  pc에서 ssh로 접속

  - 스위치에도 동일하게 적용되며 적용시키게 되면 위와 동일하게 접속이 가능하다

스위치 관리용 ip로 접속한 경우

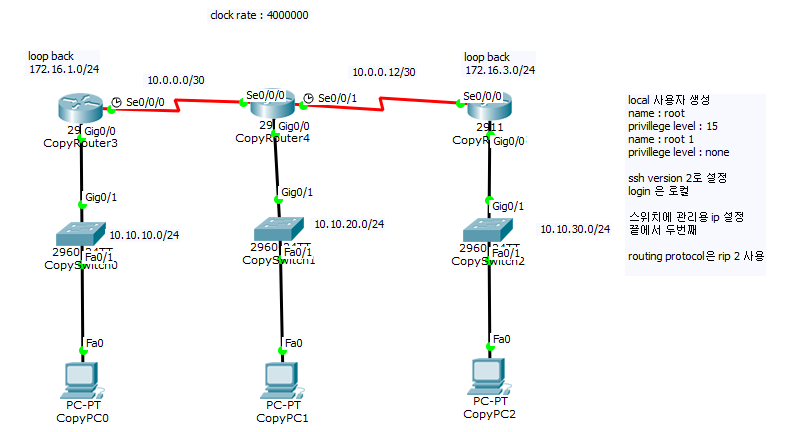

2.2. 실습 2

  - 라우터 rip 설정

다음과 같이 rip 설정

  - 라우터 ssh 설정

PC로 접속 가능

  - 스위치 ssh 설정

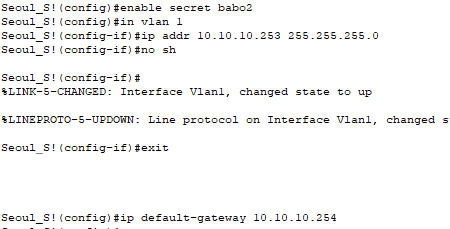

스위치 관리용 ip와 게이트웨이 설정 및 ssh 설정

접속 가능
