1. 패킷트레이서

0. 목차

  1. 패킷트레이서를 이용한 간단한 실습

  1.1. 장치 기본 설정

  1.2. 라우터 장치 기본 설정











1. 패킷트레이서를 이용한 간단한 실습

  - 라우터와 스위치 케이블 엔드디바이스를 생성하는 실습

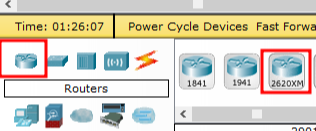

  - 왼쪽 아래 옵션을 통해 라우터를 지정하여 생성.

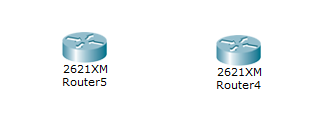

2621xm 라우터 2개 생성

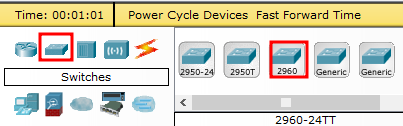

  - 스위치 옵션을 통해 스위치 생성

2960 스위치 2개 생성

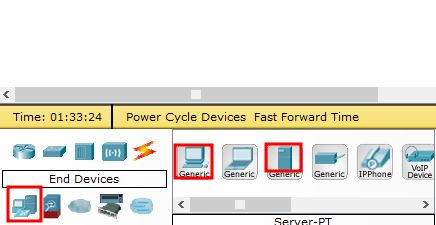

- 엔드 디바이스 옵션을 통해 일반컴퓨터 2대 서버컴퓨터 2대 생성

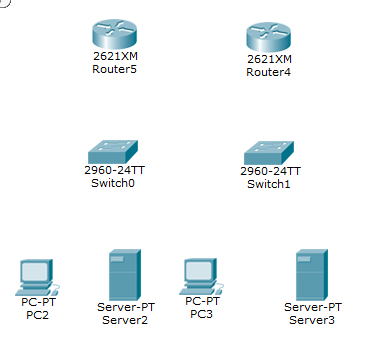

기기 생성



  - connetion 옵션을 통해 다른 계층의 기기 연결.

    다른 계층의 기기는 straight-through 케이블 사용하며 이더넷을 연결.

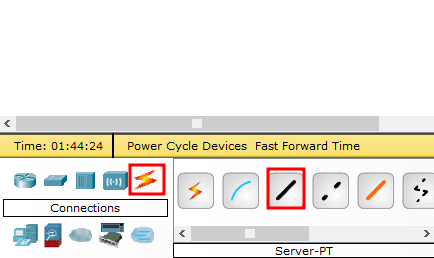

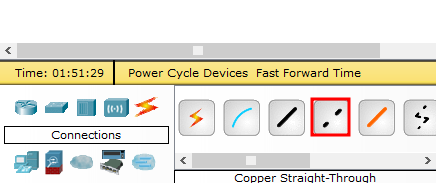

straight 케이블 선택

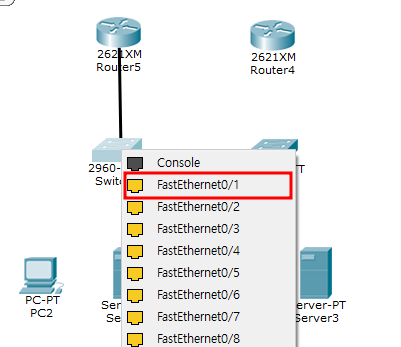

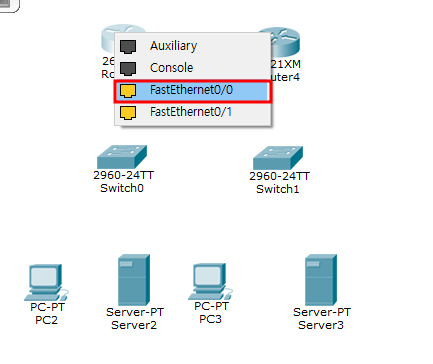

이더넷을 이용하여 연결

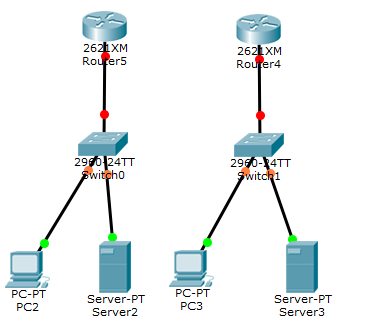

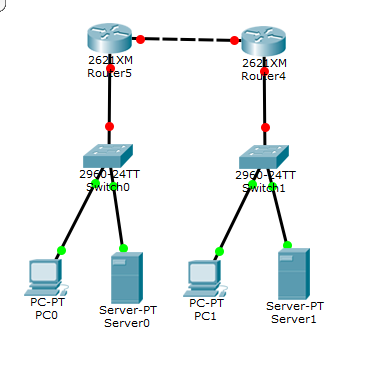

다음과 같이 다른 계층의 기기도 이더넷을 통해 연결

  - cross 케이블을 이용하여 동일 계층의 기기 연결

동일 계층의 라우터은 cross 케이블을 이용하여 이더넷을 통하여 연결

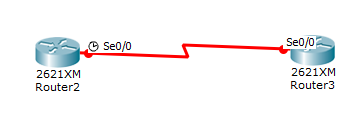

  - serial을 이용한 라우터 연결

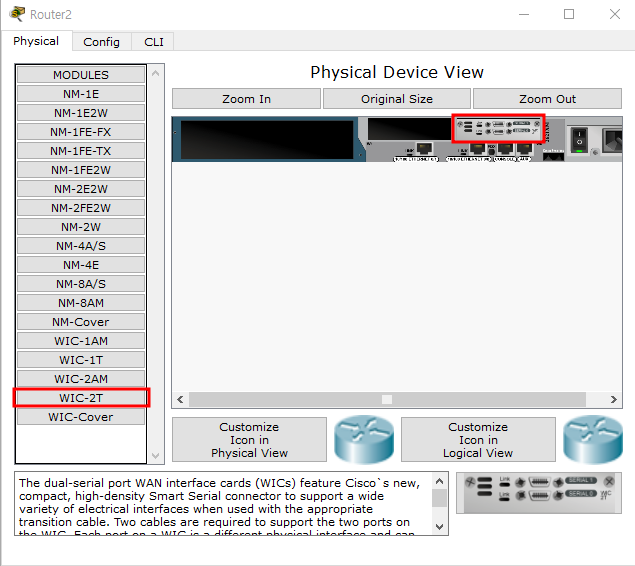

전원을 끈 후 WIC-2T기기를 연결

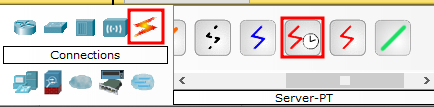

DCE를 이용하여 연결하며, 시계표시에 해당되는 인터페이스 설정에 클락값을 할당해야한다.









1.1. 장치 기본 설정

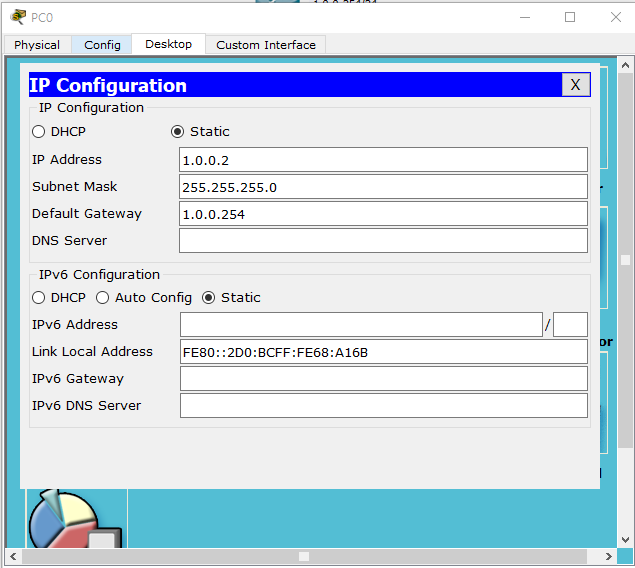

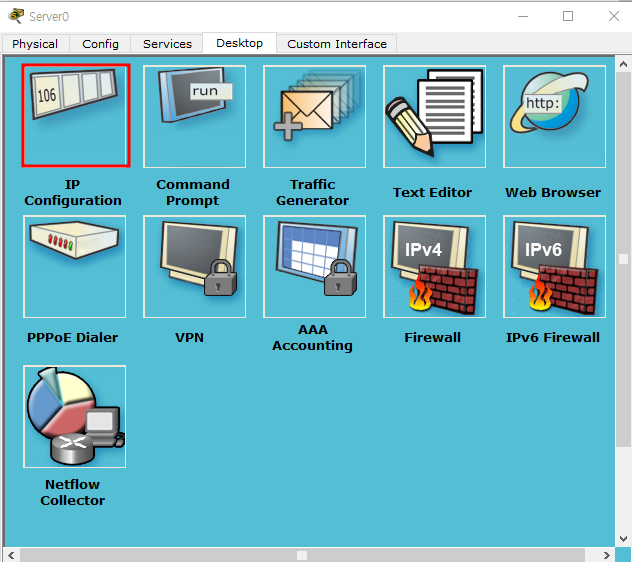

  - 각 장치에 아이피 할당. 기기 더블 클릭 -> ipconfig -> 아이피 입력

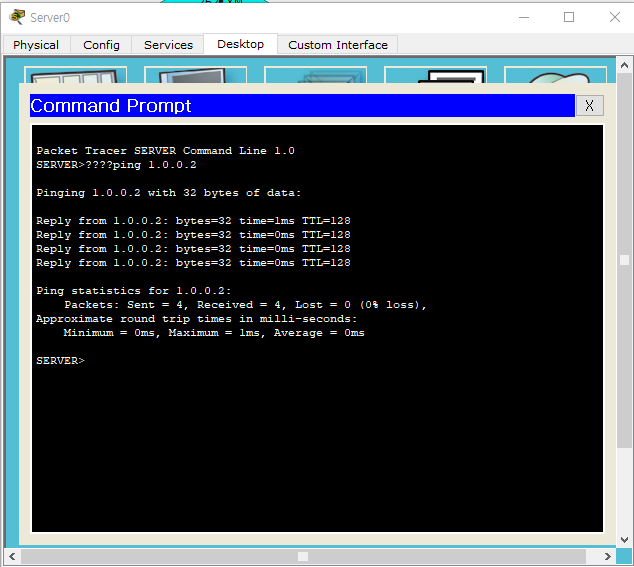

같은 네트워크에 있는 장치들은 스위치를 이용하여 접속. ping이 성공적으로 수행.



1.2. 라우터 장치 기본설정(1)

 - 원래는 일반장치를 consol 케이블로 연결하여 terminal로 사용

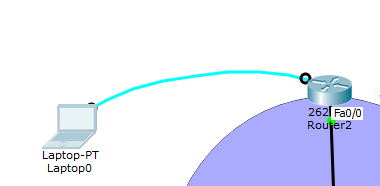

콘솔용 노트북 추가

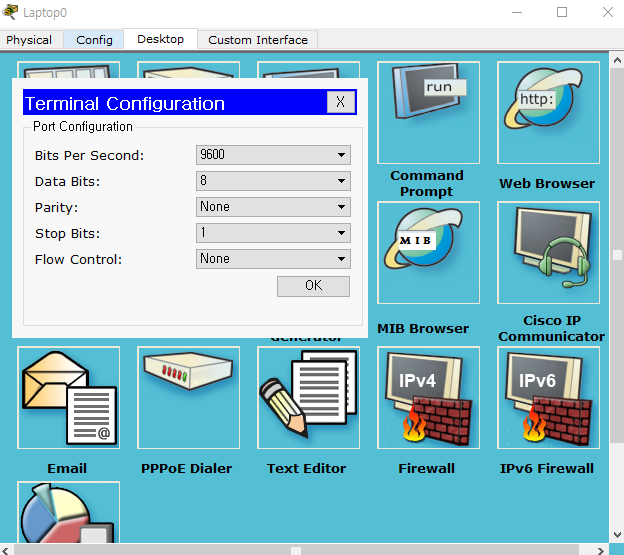

터미널 실행







1.2.1. 라우터 장치 기본설정(2)

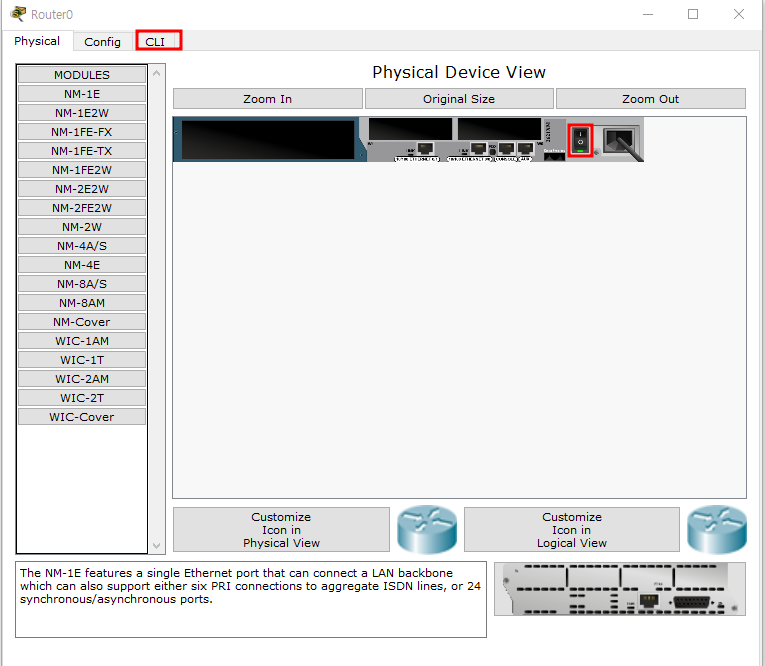

  - 전원버튼 -> CLI탭 클릭 -> usermode 진입

    * 설정 시 저장하지 않으면 재부팅 시 설정이 남아있지 않음.



   - Router> : usermode (ping등 약간의 확인만 가능, 일반사용자 모드)

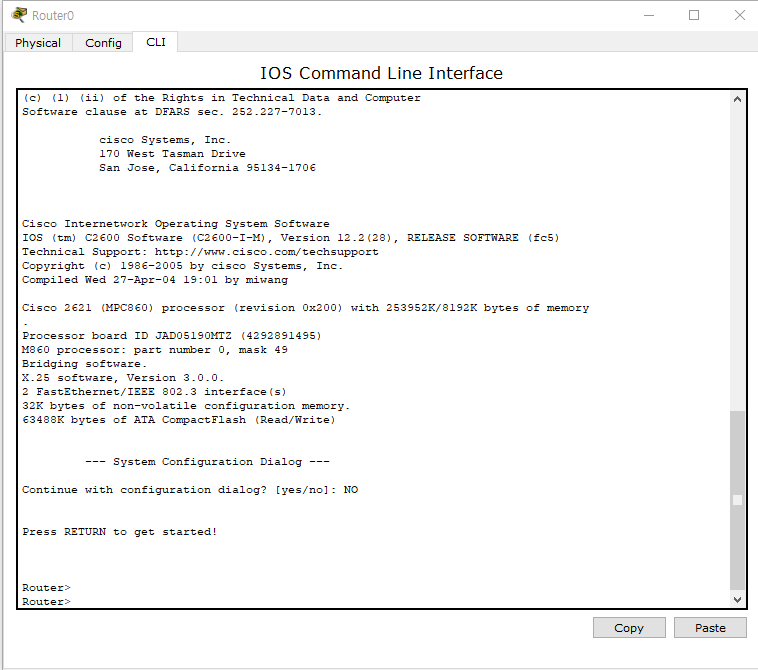

전원버튼 ON한 후 CLI탭 클릭, no 선택 후 usermode 진입



    - enable : Router#: Privilege Mode관리자 모드, 특권 모드 (show run 라우터 설정확인, write 저장 등)

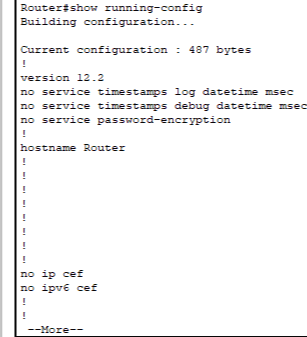

enable 명령어를 통해 관리자 모드 진입, show running-config로 라우터 설정 확인

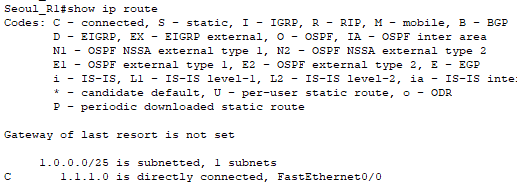

       *  show ip route : 라우팅 테이블 확인하는 명령어 (  관리자 모드에서 실행 )





  - configure terminal : 전역설정모드

  1) 전역설정모드에서 라우터 이름을 변경

    hostname : 라우터 이름 지정

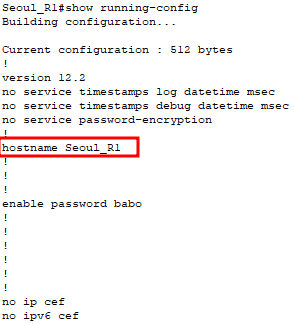

전역설정모드에서 hostname 명령어를 이용하여 라우터 이름 변경





 2) 전역설정모드에서에서 유저모드->관리자모드 (평문) 패스워드 설정. 설정 후 관리자 모드에서 저장.

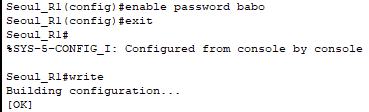

비밀번호 설정

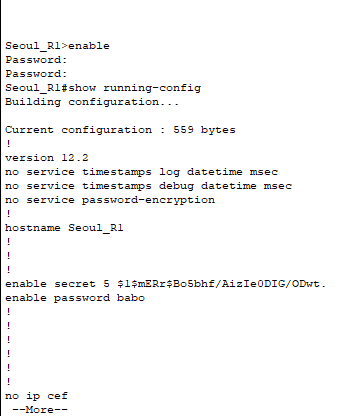

진입 시 패스워드를 입력해야함. show run을 통해 확인.

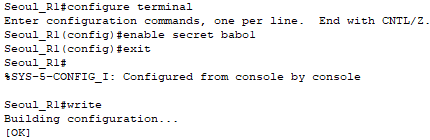

  3) enabe secret 명령어로 유저모드->관리자모드 (암호) 패스워드 설정 ( 전역설정모드 )

기존 설정보다 암호화된 패스워드가 우선.

암호화된 패스워드가 더 위에 위치함.



  4) no ip domain-lookup : 명령어 오입력 시 domain에서 찾는과정 생략. ( 전역설정모드에서 적용 )

                                   ctrl+shift+6 강제종료 가능.



  5) service password-encryption : 모든 평문 패스워드를 암호화 ( 전역설정모드에서 적용 )

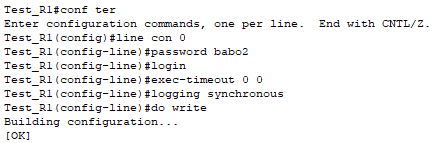

- 전역설정모드에 진입 후 콘솔포트에서 유저모드에 아무나 진입하지 못하도록 비밀번호 설정.

    1) line con 0 : 라인 콘솔모드 진입

    2) password 비밀번호 : 유저모드 비밀번호 설정

    3) login : 부팅 시 로그인 하도록 설정

    4) exec-timeout 0 0 : 시간이 경과함에 따라 로그아웃됨을 방지

    5) logging synchronous : 명령어 입력 도중 시스템 메시지가 표시되면 자동으로 줄을 바꾸어 입력중인 명령어를 다                                        시 표시

    6) do write : 관리자모드에서 저장

재부팅하면 유저모드에 패스워드 입력창 출력

  - line vty 0 4 -> 비번 설정  :: 원격 시 패스워드 지정



  - no : 명령어를 취소하는 명령어

no를 이용한 암호화패스워드 비활성화

  - do : 다른 모드에서 관리자모드에서 할 수 있는 명령어 실행

do 명령어를 통해 인터페이스 설정모드에서 저장하는 모습



- interface faseEthernet 0/0 : Router(config-if)#: 하위구성모드, 인터페이스 설정모드

  - exit : 명령어를 이용하여 전 모드로 이동.

전역설정모드와 하위구성모드 진입



  - 라우터 이더넷 인터페이스 (게이트 웨이) 설정. (인터페이스 설정모드)

     0) interface fastEthernet 포트 : 해당되는 포트에 인터페이스 설정모드

     1) ip address [ip] [서브넷마스크] : ip와 서브넷마스크 설정

     2) no shutdown : 인터페이스 활성화 (인터페이스 작업 후에는 필수이다.)

     3) write : 설정 저장.

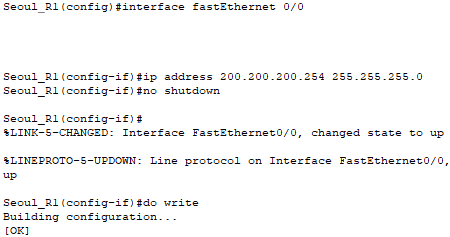

라우터 이더넷 인터페이스에 게이트웨이ip 지정





  - 라우터 시리얼 인터페이스 설정 : 라우터간의 연결 설정

      0) interface serial 포트 : 해당되는 포트에 시리얼 인터페이스 설정모드

      1) no shutdown : 인터페이스 활성화

      2) bandwidth 대역폭 : 대역폭 지정

      3) clock rate 값 : 클럭 동기화 값을 지정 ( DCE 케이블로 연결 시 클락값 설정 )

      4) ip address [ip] [서브넷마스크] : ip와 서브넷 마스크 설정

      5-1) static routing protocol : 관리자가 수동으로 경로를 설정.

        -> IP route 상대방의Gateway NetworkID 상대방의SubnetMask 상대방의routerIP : 다음 네트워크 연결
        -> route 상대방의Gateway NetworkID 상대방의SubnetMask 자신이내보내는Serial Number
      5-2) defaulting routing protocol  : 네트워크에 방향이 하나일 때, 모든 패킷을 보내는 방법.

        -> IP route 0.0.0.0 0.0.0.0 상대방의serial Number 또는 내보내는 Serial IP

      6) write

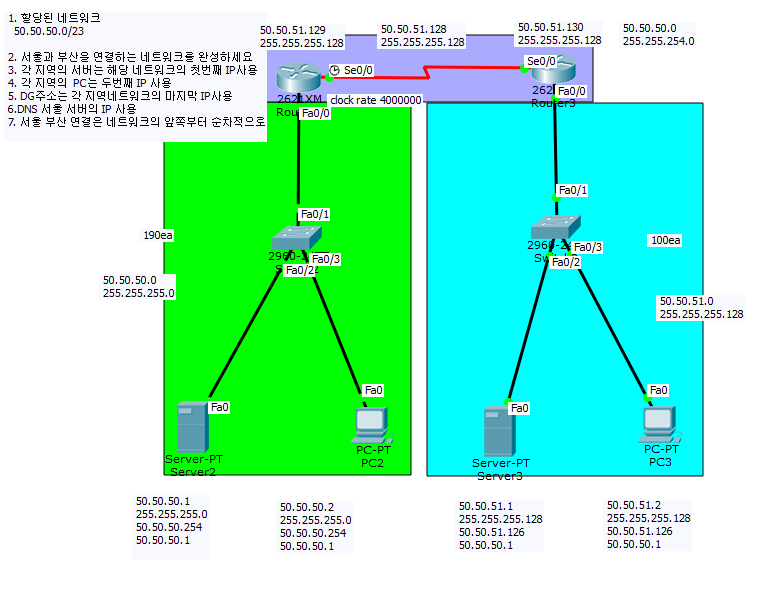

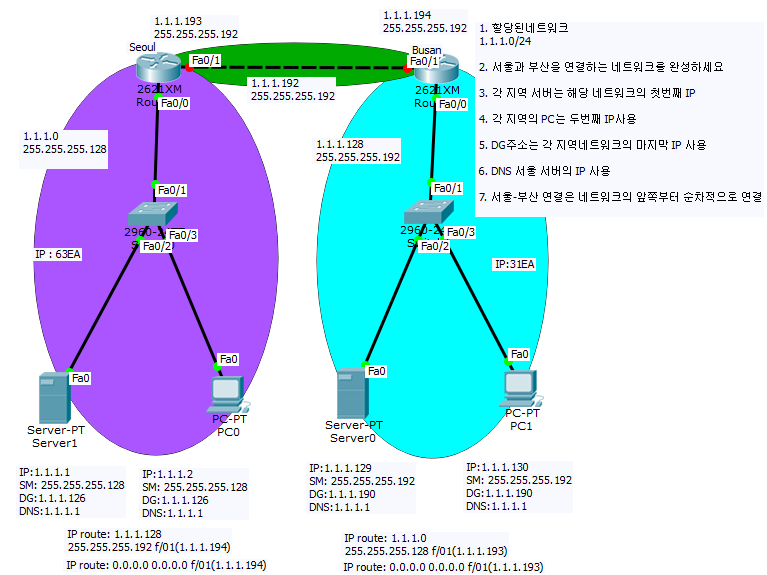

route 예시1

route 예시2
